Welche Spezifikationen zeichnen eine zuverlässige petrochemische Prozesspumpe aus?

Auswahl des Optimalen Petrochemische Prozesspumpe erfordert ein tiefes Verständnis der Fluiddynamik, Materialwissenschaft und Branchen-Compliance-Standards. Für technische Beschaffungsteams und Anlagenbetreiber bestimmen technische Spezifikationen die Betriebszuverlässigkeit, Wartungsintervalle und Gesamtlebenszykluskosten in anspruchsvollen chemischen Verarbeitungsumgebungen. Dieser umfassende Leitfaden untersucht wichtige Auswahlkriterien, Compliance-Rahmenwerke und fortschrittliche Pumpentechnologien, die auf industrielle Anwendungen zugeschnitten sind.

Branchenstandards und Compliance-Frameworks

API 610 vs. ANSI/ASME-Standards

Die Erdöl- und Chemieindustrie unterliegt strengen Ausrüstungsstandards, die Sicherheit und Austauschbarkeit gewährleisten. Für die Spezifikationsentwicklung ist es wichtig, den Unterschied zwischen diesen Frameworks zu verstehen.

Spezifikationen der Prozesspumpe API 610 regeln Hochleistungs-Kreiselpumpen in Erdöl-, Petrochemie- und Erdgasanwendungen. Diese Neinrm legt Wert auf robuste Konstruktion mit spezifischen Anforderungen für:

• Überhängende (OH), zwischengelagerte (BB) und vertikal hängende (VS) Pumpentypen
• Mindestlagerlebensdauer von 25.000 Stunden (3 Jahre) bei Nennbedingungen
• Gehäuse aus Gussstahl oder Legierung, ausgelegt für einen Druck von mindestens 50 psi über dem maximal zulässigen Arbeitsdruck
• Abmessungen der Wellendichtungskammer zur Aufnahme von API 682-Gleitringdichtungen

ANSI/ASME B73.1-Spezifikationen befassen sich mit horizontalen Endansaugpumpen für chemische Anwendungen und konzentrieren sich auf:

• Abmessungsaustauschbarkeit zwischen Herstellern
• Rückseitig herausziehbare Konstruktionen ermöglichen den Ausbau des Rotors, ohne die Rohrleitungen zu stören
• Einstellmöglichkeiten für externe Dichtungen
• Die Druckwerte sind typischerweise auf 24 bar (350 psi) und 300 °C (572 °F) begrenzt.

Für Anlagen, die Kohlenwasserstoffe über 150 °C oder Drücke über 20 bar verarbeiten, Spezifikationen der Prozesspumpe API 610 sorgen für notwendige Sicherheitsmargen und Materialintegrität.

Materialauswahl für korrosive Medien

Petrochemische Umgebungen erfordern eine präzise Materialabstimmung, um katastrophale Ausfälle zu verhindern. Zu den gängigen Legierungsspezifikationen gehören:

• Edelstahl 316L : Standard für milde Säuren und Chloridumgebungen unter 50 ppm
• CD4MCu (ASTM A890 Klasse 1B) : Duplex-Edelstahl mit überlegener Lochfraßbeständigkeit (PREN > 33) für Meerwasser- und Chloridanwendungen
• Hastelloy C-276 : Nickel-Molybdän-Legierung für oxidierende und reduzierende Umgebungen, einschließlich feuchtem Chlor und Schwefelsäure
• Titan Grad 2 : Außergewöhnliche Korrosionsbeständigkeit in Chloridumgebungen, begrenzt auf maximal 315 °C
• 2205/2507 Duplex-Edelstähle : Kostengünstige Alternativen zu superaustenitischen Legierungen mit PREN 35-40

Bei der Materialauswahl muss die galvanische Kompatibilität berücksichtigt werden, wenn unterschiedliche Metalle gleichzeitig mit Prozessflüssigkeiten in Kontakt kommen.

Konfigurationen für das Design von Kreiselpumpen

Überhang- oder Zwischenlager-Anordnungen

Die Kreiselpumpe für Chemieanlage Die Auswahl hängt grundsätzlich von den hydraulischen Anforderungen und der Wartungszugänglichkeit ab.

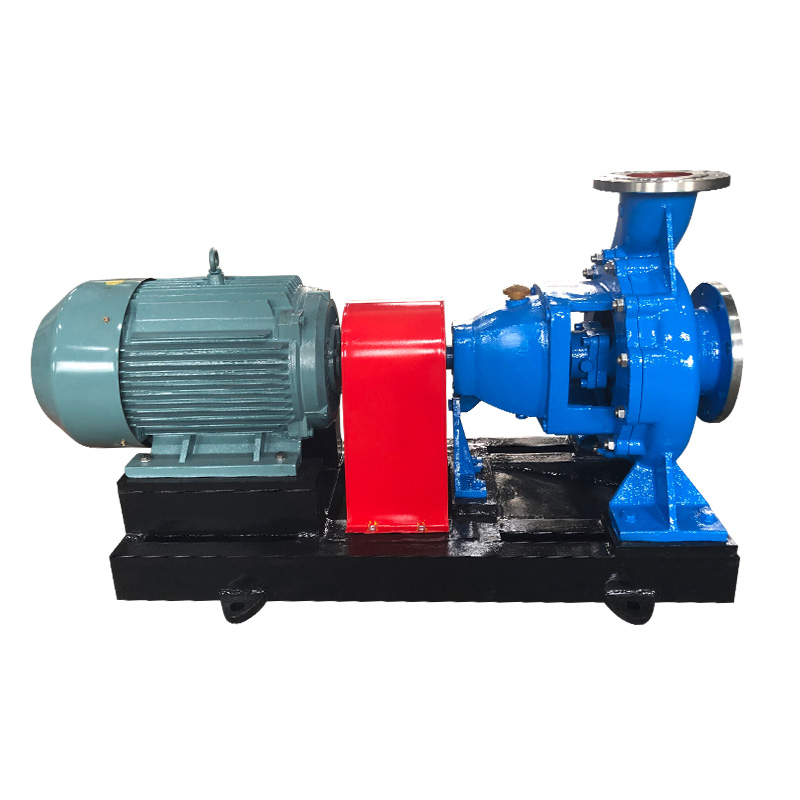

Überhängende (OH) Pumpen Positionieren Sie das Laufrad auf dem Wellenende, das über die Lager hinausragt:

• Einstufige Konfigurationen für Förderhöhen bis 300 Meter
• Kompakte Grundfläche, wodurch der Fundamentbedarf reduziert wird
• Back-Pull-Out-Designs ermöglichen den Rotorausbau, ohne den Motor oder die Rohrleitungen zu beeinträchtigen
• Einschränkungen: Einschränkungen der Wellendurchbiegung bei hohen spezifischen Drehzahlen

Zwischenlagerpumpen (BB). Stützen Sie das Laufrad zwischen zwei Lagergehäusen:

• Einstufige (BB1) oder mehrstufige (BB3, BB4, BB5) Konfigurationen
• Axial geteilte Gehäuse ermöglichen eine Inspektion ohne Störung der Hauptrohrleitungen
• Höhere Radial- und Schubbelastbarkeit
• Erforderlich für Durchflüsse über 1.000 m³/h oder Fallhöhen über 400 Meter

Optimierung der hydraulischen Leistung

Die Auswahl des Best Efficiency Point (BEP) bestimmt die langfristige Zuverlässigkeit. Der Betrieb über 80–110 % des BEP-Durchflusses führt zu Folgendem:

• Radiale Schubbelastungen erhöhen den Lagerverschleiß
• Rezirkulation führt zu Laufradkavitation
• Wellendurchbiegung überschreitet die Rundlauftoleranzen der Dichtfläche

Berechnungen der spezifischen Geschwindigkeit (Ns) leiten die Auswahl der Laufradgeometrie:

Ns = N × √Q / H^0,75

Wobei N = Drehzahl (U/min), Q = Fördermenge (m³/h), H = Förderhöhe pro Stufe (m)

• Ns 500-1.500: Radiallaufräder für Anwendungen mit hoher Förderhöhe und geringem Durchfluss
• Ns 1.500–5.000: Mischströmungslaufräder für Anwendungen mit mittlerer Förderhöhe
• Ns 5.000–10.000: Axiallaufräder für Anwendungen mit hohem Durchfluss und geringer Förderhöhe

Dichtungstechnologien und Emissionskontrolle

Konfigurationen von Gleitringdichtungen

Umweltvorschriften und Sicherheitsanforderungen treiben fortschrittliche Dichtungslösungen voran Petrochemische Prozesspumpe Anwendungen.

Einzelne Gleitringdichtungen eignen sich für ungefährliche, ungiftige Anwendungen mit Rohrleitungsanordnungen nach Plan 11 (Rezirkulation vom Pumpenauslass zur Dichtungskammer) oder Plan 13 (Rezirkulation zur Pumpenansaugung).

Doppelte drucklose Dichtungen (Anordnung 2) Stellen Sie mithilfe von Plan 52 (externes Reservoir mit Zirkulation) oder Plan 53A (unter Druck stehende Sperrflüssigkeit) eine Ersatzeindämmung für gefährliche Flüssigkeiten bereit.

Doppeldruckdichtungen (Anordnung 3) bieten Nullemissionsfähigkeit für flüchtige organische Verbindungen (VOCs) und giftige Chemikalien unter Verwendung von Plan 53B (zirkulierendes Sperrflüssigkeitssystem) oder Plan 53C (Kolbenspeicher-Druckbeaufschlagung).

Magnetische Antriebstechnik

Petrochemische Pumpe mit Magnetantrieb Konfigurationen verzichten vollständig auf mechanische Dichtungen durch synchrone Magnetkupplung:

• Eindämmungshülle : Konstruktion aus Hastelloy C oder Titan zur Trennung der Prozessflüssigkeit von der Atmosphäre
• Magnetische Materialien : Samarium-Kobalt (SmCo) für Temperaturen bis 350 °C, Neodym-Eisen-Bor (NdFeB) begrenzt auf 150 °C
• Wirbelstromverluste : Metallische Spalttöpfe erzeugen Wärme, die zirkulieren muss; Nichtmetallische (Keramik-)Gehäuse verhindern Verluste, begrenzen jedoch die Druckwerte
• Trockenlaufschutz : Erforderlich, um katastrophale Ausfälle bei Kavitation oder Trockenbetrieb zu verhindern

Der Wirkungsgrad der Stromübertragung liegt bei 85–95 %, wobei sich die Verluste in einer Erwärmung des Sicherheitsbehälters bemerkbar machen, die Berechnungen für einen Temperaturanstieg von 15–30 °C erfordert.

Spezialanwendungen und extreme Bedingungen

Hochtemperatur-Prozessdesign

Hersteller von Hochtemperatur-Prozesspumpen Fähigkeiten zur Bewältigung von Wärmeausdehnungsherausforderungen über 400 °C:

• Mittellinienunterstützung : Behält die Ausrichtung während des thermischen Wachstums bei, obligatorisch über 175 °C gemäß API 610
• Flexible Rohrverbindungen : Nimmt Düsenlasten auf, ohne übermäßige Kräfte auf das Pumpengehäuse zu übertragen
• Kühljacken : Halten Sie die Lagergehäusetemperaturen unter 80 °C, wenn Sie Flüssigkeiten über 300 °C handhaben
• Heißausrichtungsverfahren : Überprüfen Sie die Kupplungsausrichtung bei Betriebstemperatur nach der ersten Kaltausrichtung

Diermal gradient management prevents distortion of critical seal chamber and bearing housing geometries.

Kryo- und Mehrphasenhandhabung

Flüssigerdgas (LNG) und kryogene chemische Dienstleistungen erfordern:

• Erweiterte Motorhaubendesigns : Kalte Prozessflüssigkeit von Lagern und Dichtungen mit Umgebungstemperatur isolieren
• Überprüfung der Materialversprödung : Charpy-Schlagprüfung bei minimalen Auslegungstemperaturen
• Laufräder für die Gasförderung : Spezielle Induktorkonstruktionen oder offene Laufräder, die 15–30 % Gasvolumenanteile bewältigen

Wartungsstrategien und Komponentenmanagement

Predictive Maintenance-Implementierung

Zustandsüberwachungstechnologien verlängern die mittlere Zeit zwischen Reparaturen (MTBR) für kritische Situationen Petrochemische Prozesspumpe Vermögenswerte:

• Schwingungsanalyse : Geschwindigkeitsgrenzwerte nach ISO 10816 (4,5 mm/s für große Pumpen, 7,1 mm/s für kleinere Einheiten) erkennen Lagerverschleiß und Laufradunwucht
• Druck-/Temperaturüberwachung der Dichtungskammer : Früherkennung von Dichtungsflächenverschleiß oder Verstopfung der Spülleitung
• Aktuelle Signaturanalyse : Identifiziert die Abweichung des Betriebspunkts der Pumpe vom BEP aufgrund von Motorlastschwankungen
• Infrarot-Thermografie : Lokalisiert Lagerüberhitzung und Schmierfehler

Ersatzteilbestand und Austauschbarkeit

Ersatzteile für ANSI-Chemiepumpen Profitieren Sie von der Dimensionsstandardisierung, die eine Beschaffung aus mehreren Quellen ermöglicht:

• Kritische Ersatzteile : Welle, Lager, Gleitringdichtung, Gehäuseverschleißringe, Laufrad (Vorlaufzeiten für Sonderlegierungen 12–18 Monate)
• Empfohlene Ersatzteile : Dichtungen, O-Ringe, Gleitflächen, Kupplungselemente
• Kapitalreserven : Komplette Rotorbaugruppe, Gehäuse für hochwertige Dienstleistungen

API 610-Pumpen erfordern aufgrund der kundenspezifischen Konstruktion herstellerspezifische Komponenten, was langfristige Lieferantenbeziehungen und umfassende Ersatzteilvereinbarungen erforderlich macht.

Beschaffung und Lieferantenbewertung

Technische Kriterien für die Angebotsbewertung

Umfassende Lieferantenbewertung für Kreiselpumpe für Chemieanlage Die Beschaffung umfasst:

• Hydraulische Überprüfung : Beglaubigte Leistungsprüfung gemäß ISO 9906 Klasse 1 oder 2, einschließlich NPSH-Überprüfung und Vibrationsmessung
• Materialzertifizierung : Mühlentestberichte (MTRs) mit chemischer Zusammensetzung und mechanischen Eigenschaften, positive Materialidentifikation (PMI) für kritische Legierungen
• Qualitätsmanagement : ISO 9001-Zertifizierung, Schweißqualifikationen nach ASME Abschnitt IX, NDE-Verfahren (Radiographie, Ultraschall, Farbeindringverfahren)
• Dokumentation : API 610-Datenblätter, Leistungskurven, Schnittzeichnungen, Wartungshandbücher, Ersatzteillisten

Lebenszykluskostenanalyse

Bei der Berechnung der Gesamtbetriebskosten haben Energieverbrauch und Wartung Vorrang vor den anfänglichen Kapitalausgaben:

LCC = C_initial C_energy C_maintenance C_Production_loss - C_residual

Die Energiekosten machen typischerweise 75–85 % der gesamten Lebenszykluskosten für kontinuierlich betriebene Pumpen aus. Effizienzgarantien mit pauschalierten Schadensersatzbestimmungen (in der Regel 0,5–1,0 % Effizienzdefizitstrafen) schützen Beschaffungsinteressen.

Firmenprofil: Jiangsu Huanyu Chemical New Materials Co., Ltd.

Jiangsu Huanyu Chemical New Materials Co., Ltd. wurde 1987 gegründet und ist als spezialisierter Hersteller im Bereich Industriepumpen tätig und beschäftigt über 100 Technik- und Produktionsmitarbeiter. Das Unternehmen integriert Maschinenbau, thermische Bearbeitung, Kaltumformung und Feinguss in einem einheitlichen Produktionsrahmen.

Die product portfolio encompasses more than ten series of chemical pumps with over 300 specifications, manufactured from diverse alloy materials including 304, 316L, 904, 2205, 2507, CD4, Hastelloy, titanium, and 2520 stainless steels. Primary product lines include single-stage single-suction chemical centrifugal pumps, liquid pumps, forced circulation pumps, fluorine plastic centrifugal pumps, Petrochemische Pumpe mit Magnetantrieb Aggregate, selbstansaugende Pumpen und Rohrleitungspumpen.

Diese product configurations address varied process conditions and media characteristics across chemical processing, petroleum refining, metallurgical operations, chemical fiber production, and electric power generation sectors. Export markets include Laos, Thailand, Tanzania, Malaysia, and Russia, supporting international industrial infrastructure development.

Die Anlage liegt am Jangtsekiang in der Nähe der Jiangyin-Jangtsekiang-Brücke und verfügt über strategische Logistikvorteile für den nationalen und internationalen Vertrieb.

Häufig gestellte Fragen (FAQ)

Was unterscheidet API 610 von ANSI-Pumpenstandards in petrochemischen Anwendungen?

Spezifikationen der Prozesspumpe API 610 erfordern eine schwerere Konstruktion, höhere Druckstufen (bis zu 200 bar gegenüber 24 bar) und spezifische Materialanforderungen für Raffineriedienstleistungen. API 610 erfordert eine Mindestkonstruktion aus Gussstahl, eine steife Wellenkonstruktion mit L3/D4-Verhältnissen unter 60 und Dichtungskammern, die für API 682-Gleitringdichtungen dimensioniert sind. ANSI-Pumpen legen Wert auf Austauschbarkeit der Abmessungen und Back-Pull-Out-Designs für allgemeine chemische Anwendungen bei niedrigeren Drücken. Für Kohlenwasserstoffe über 150 °C oder giftige Dienste ist die Einhaltung der API 610 in der Regel obligatorisch.

Wann sollten Magnetkupplungspumpen den herkömmlichen abgedichteten Pumpen vorgezogen werden?

Petrochemische Pumpe mit Magnetantrieb Die Auswahl ist für Null-Emissions-Anforderungen, giftige oder krebserregende Flüssigkeiten (Benzol, Schwefelwasserstoff), teure Prozessflüssigkeiten, bei denen Leckagen einen wirtschaftlichen Verlust darstellen, oder Vakuumanwendungen, bei denen das Produkt durch eindringende Luft verunreinigt wird, angezeigt. Zu den Einschränkungen gehören ein Wirkungsgrad von 85–95 % (gegenüber 95–98 % bei herkömmlichen Pumpen), Temperaturbeschränkungen aufgrund der Auswahl des magnetischen Materials (150 °C für NdFeB, 350 °C für SmCo) und ein katastrophaler Ausfallmodus bei Trockenlauf. Die anfänglichen Investitionskosten sind 30–50 % höher als bei versiegelten Alternativen, was durch den Wegfall der Dichtungswartung und die Einhaltung von Umweltvorschriften gerechtfertigt ist.

Wie wähle ich Materialien für petrochemische Umgebungen mit hohem Chloridgehalt aus?

Die Materialauswahl erfordert die Berechnung der Äquivalentzahl des Lochfraßwiderstands (PREN = %Cr 3,3×%Mo 16×%N). Für Chloridkonzentrationen unter 1.000 ppm bei Temperaturen unter 60 °C ist 316L (PREN ~24) ausreichend. Mäßige Chloride (1.000–10.000 ppm) erfordern 2205 Duplex (PREN 35) oder 904L superaustenitisch (PREN 34). Schwere Umgebungen mit mehr als 10.000 ppm Chlorid oder Temperaturen über 100 °C erfordern 2507 Duplex (PREN 40), Hastelloy C-276 (PREN 65) oder Titan. Hersteller von Hochtemperatur-Prozesspumpen In der Dokumentation muss die Abriebfestigkeit von Duplex-Edelstahlkomponenten in rotierenden Baugruppen nachgewiesen werden.

Mit welchen Wartungsintervallen ist bei ordnungsgemäß spezifizierten petrochemischen Pumpen zu rechnen?

Bei ordnungsgemäßer Spezifikation und ordnungsgemäßem Betrieb sind mittlere Reparaturzeiten (MTBR) von 48 bis 60 Monaten erreichbar. Zu den kritischen Faktoren gehören der Betrieb innerhalb von 80–110 % des besten Effizienzpunkts, die Aufrechterhaltung von NPSH-Margen über 1,5 Metern (oder NPSHA > 1,3×NPSHR), die Überwachung von Vibrationsgeschwindigkeiten gemäß ISO 10816 und die Implementierung von API 682-konformen Dichtungsunterstützungssystemen. Ersatzteile für ANSI-Chemiepumpen Verfügbarkeit und Standardisierung reduzieren die Reparaturzeiten auf 8–24 Stunden gegenüber 48–72 Stunden bei kundenspezifischen API 610-Einheiten. Vorausschauende Wartung mittels Schwingungsanalyse und Thermografie verhindert katastrophale Ausfälle.

Wie überprüfe ich die Pumpeneffizienzgarantien bei der Beschaffung?

Fordern Sie bezeugte Leistungstests gemäß ISO 9906 Grad 1 (höhere Präzision) oder Grad 2 (Standardabnahme) im Werk des Herstellers. Die Tests müssen den gesamten Betriebsbereich vom Abschalten bis zum Auslaufen abdecken und Förderhöhe, Durchfluss, Leistung, NPSH-Anforderungen und Vibrationsniveaus überprüfen. Zu den akzeptablen Toleranzen gemäß API 610 gehören: Förderhöhe ±3 % bei BEP, Effizienz 0 % negative Toleranz (keine Reduzierung durch die Garantie) und NPSHR 0 % (keine Erhöhung durch die Garantie). Fügen Sie Schadensersatzklauseln ein, die 0,5–1,0 % des Pumpenpreises pro 1 % Effizienzdefizit vorschreiben. Für Kreiselpumpe für Chemieanlage Für genaue Betriebskostenprognosen fordern Sie die Kabel-zu-Wasser-Effizienz einschließlich Motor- und Getriebeverlusten an.

Referenzen

• Amerikanisches Erdölinstitut. (2010). API-Standard 610: Kreiselpumpen für die Erdöl-, Petrochemie- und Erdgasindustrie (11. Aufl.). Washington, DC: API-Veröffentlichungsdienste.
• Amerikanische Gesellschaft der Maschinenbauingenieure. (2012). ASME B73.1-2012: Spezifikation für Kreiselpumpen mit horizontaler Endansaugung für chemische Prozesse . New York: ASME.
• Amerikanische Gesellschaft der Maschinenbauingenieure. (2019). ASME Abschnitt IX: Schweiß-, Hartlöt- und Schmelzqualifikationen . New York: ASME.
• Europäisches Komitee für Normung. (2012). EN ISO 9906:2012: Rotodynamische Pumpen – Abnahmeprüfungen der hydraulischen Leistung – Klassen 1, 2 und 3 . Brüssel: CEN.
• Hydraulikinstitut. (2014). ANSI/HI 9.6.3-2012: Rotodynamische (Kreisel- und Vertikal-)Pumpen – Richtlinie für den zulässigen Betriebsbereich . Parsippany, NJ: Hydraulic Institute.
• Internationale Organisation für Normung. (2016). ISO 10816-7:2009: Mechanische Schwingungen – Bewertung von Maschinenschwingungen durch Messungen an nicht rotierenden Teilen – Teil 7: Rotodynamische Pumpen für industrielle Anwendungen . Genf: ISO.
• Karassik, I. J., Messina, J. P., Cooper, P. & Heald, C. C. (2008). Pumpenhandbuch (4. Aufl.). New York: McGraw-Hill.
• Lobanoff, V. S. & Ross, R. R. (1992). Kreiselpumpen: Design und Anwendung (2. Aufl.). Boston: Butterworth-Heinemann.
• Stepanoff, AJ (1957). Kreisel- und Axialpumpen: Theorie, Design und Anwendung (2. Aufl.). New York: John Wiley & Sons.
